如何给安信可ESP32-S 模组AT模块升级最新的AT固件

一、下载固件

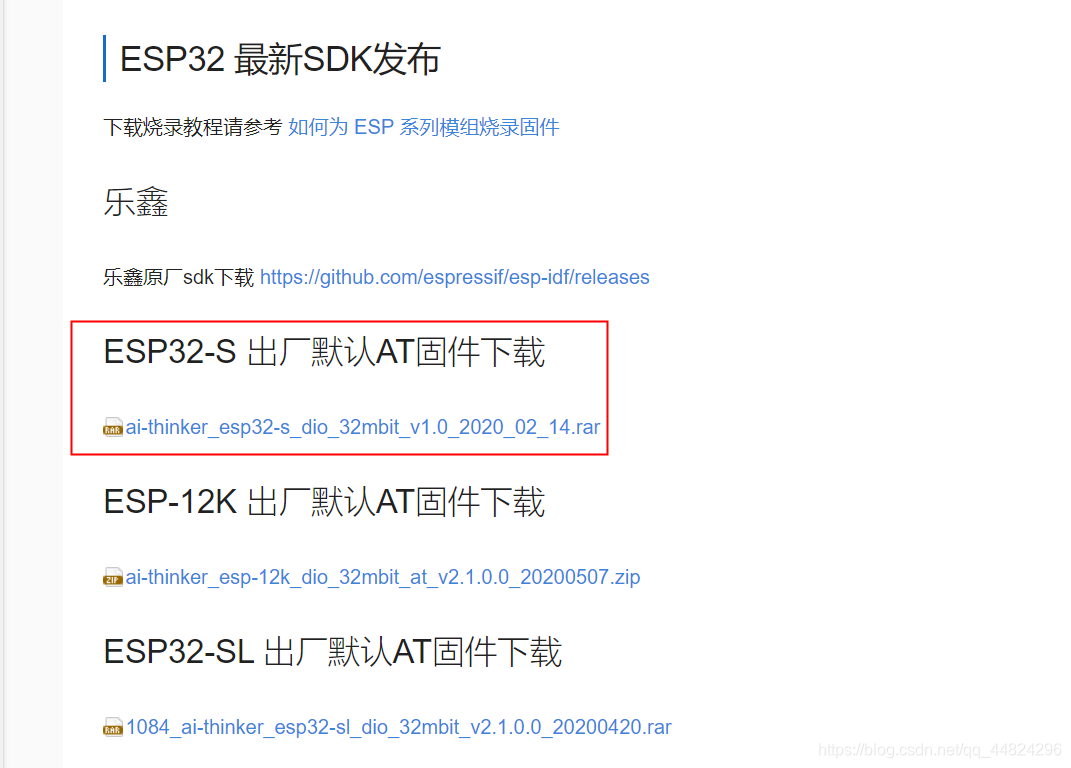

进入安信可官方固件下载界面,选择ESP32-S出厂默认AT固件
在这里插入图片描述

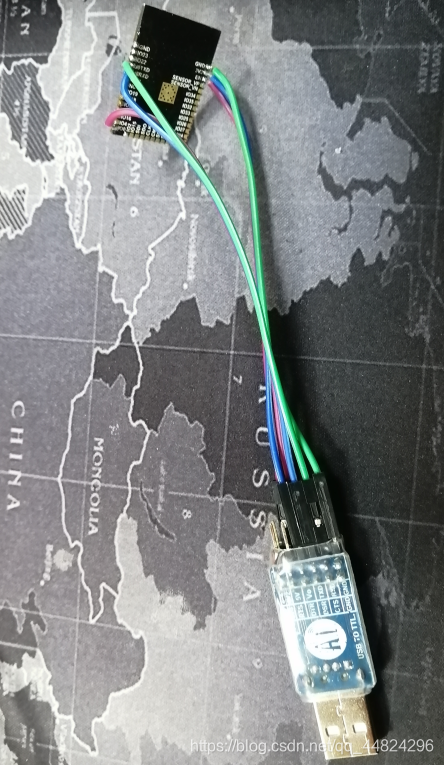

二、接线

模组USB-TTL
3V3Vo/3.3V/VCC
GNDGND
TXDRXD
RXDTXD
IO0DTR
ENRST/RTS

在这里插入图片描述

三、获取烧录软件

下载最新版本烧录软件

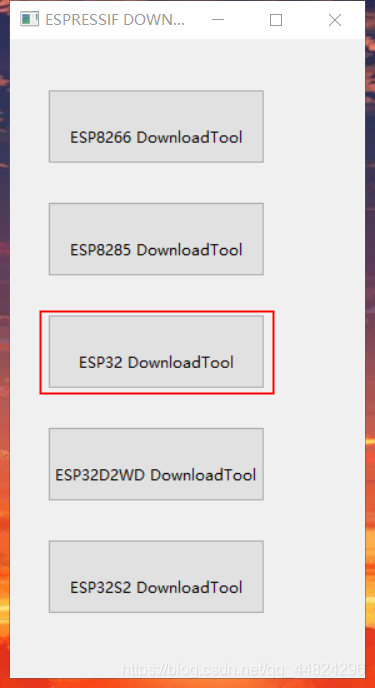

打开flash_download_tool,选择ESP32 DowmloadTool
在这里插入图片描述

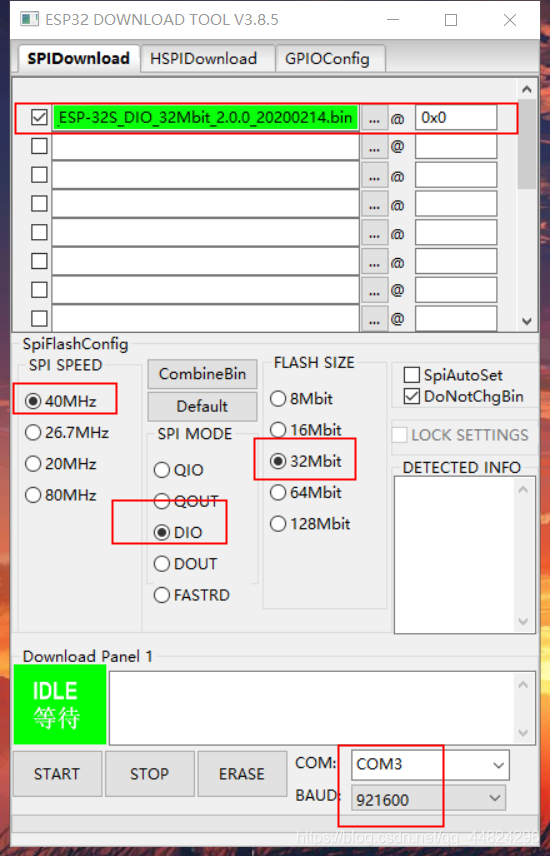

下载界面设置如下如所示
在这里插入图片描述

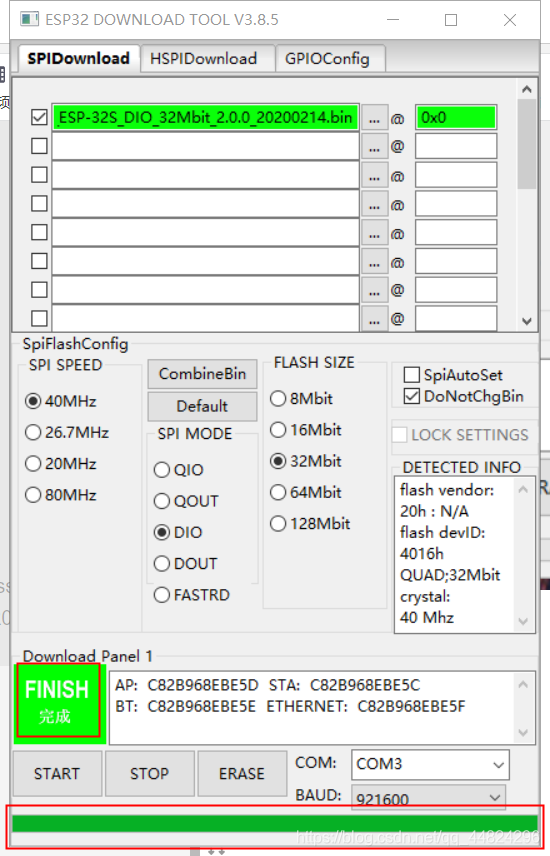

点击 START开始下载
下载完成
在这里插入图片描述
IO16为at_RX、IO17为at_TX作为AT串口
串口0作为log串口
波特率为115200

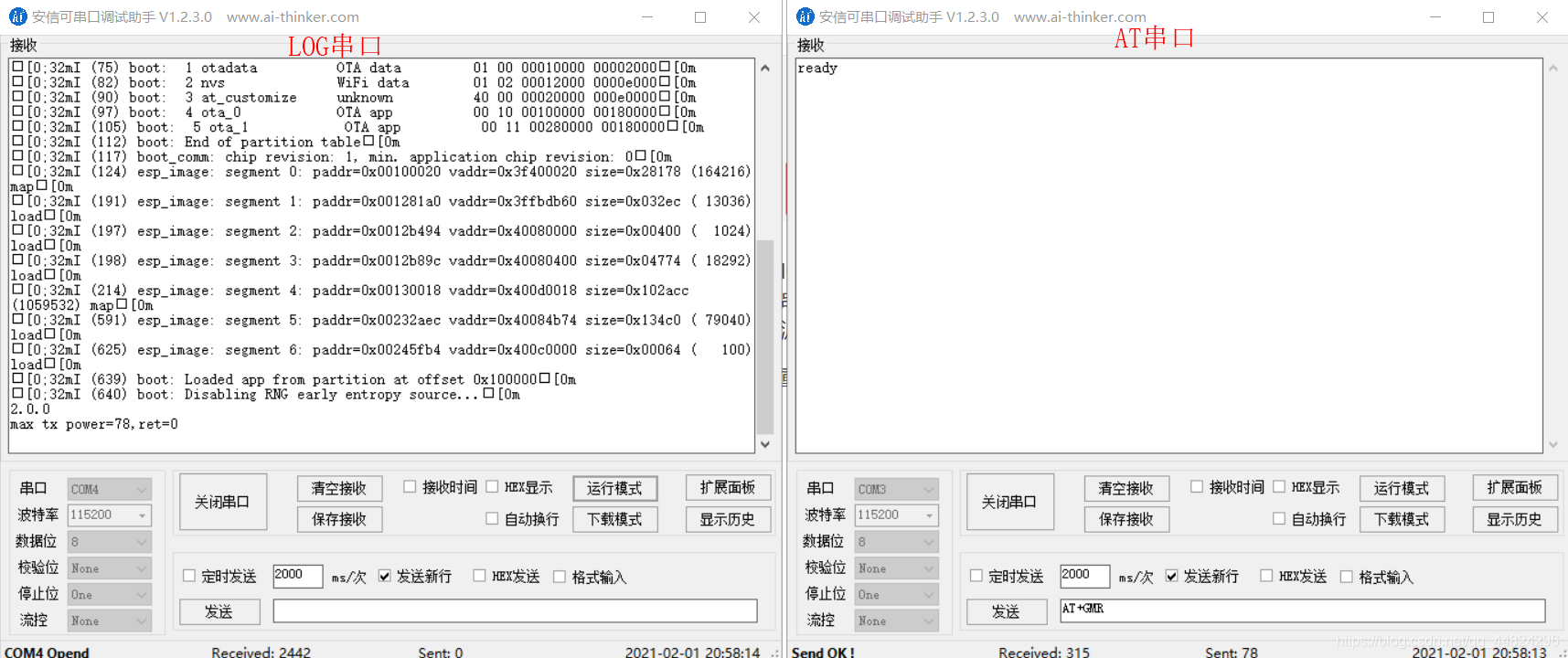

重启后即可使用。正常的启动日志如下
在这里插入图片描述
